GD-3134E Testers Cable & Identifier кабелӣ

GD-3134E Testers Cable & Identifier кабелӣ

Тавсифи мухтасар:

GD-3134E як системаи муайянкунии қубурҳои металлии зеризаминии баландсифат аст, ки аз интиқолдиҳандаҳо ва қабулкунакҳои сигнал иборат аст.






Тафсилоти маҳсулот

Тегҳои маҳсулот

GD-3134E як системаи муайянкунии қубурҳои металлии зеризаминии баландсифат аст, ки аз интиқолдиҳандаҳо ва қабулкунакҳои сигнал иборат аст.Онро барои муайян кардани роҳ, тадқиқи қубур ва ченкунии умқи қубурҳои металлӣ ва кабелҳои зеризаминӣ истифода бурдан мумкин аст.Он метавонад бо лавозимоти гуногуни интихобшуда, инчунин осеби изолятсияи қубурҳо ва ҷустуҷӯи баъзе навъҳои ноқисҳои кабелро муайян кунад.

Вижагиҳо

Намоиши қутбнамо: ҷойгиршавии қубур ва самтҳои чапу ростро ба таври интуитивӣ нишон медиҳад.
Пайгирии дархостҳои ҳақиқӣ ва бардурӯғ: андозагирии самти ҷорӣ, пайгирии огоҳиҳои дурусти хато, рафъи дахолати хат (баъзе басомадҳо).
Андозагирии амиқ ва ҷорӣ метавонад каҷи таърихии қувваи сигналро нишон диҳад.
Коркарди пурраи рақамии дақиқи намуна: устувор ва боэътимод, ҳассосияти ултра баланд, гузариши танги қабул, қобилияти қавии зидди дахолат, метавонад басомади барқ ​​​​ва дахолати гармоникии ноқилҳо ва қубурҳои ҳамсояро пурра фурў барад.
Муайянкунии ноқилҳои иҷрошаванда: қубурҳои интиқоли баландсифат, сигнали баромади пайвастшавӣ ба кабели ҷорӣ.
Муайянкунии ноқил/қубур: Қисмҳои чандир (ихтиёрӣ) барои истифода осонанд ва натиҷаҳои мушаххасро ба таври возеҳ медиҳанд;стетоскопҳо (ихтиёрӣ) мумкин аст, вақте ки барои истифода қулай нест, тазиқи.
Ҷустуҷӯи хатогиҳои заминӣ: пурқувваткунандаи HV (ихтиёрӣ) шиддати максималии баромадро то 1000 В афзоиш медиҳад, чаҳорчӯбаи A (ихтиёрӣ) барои ҷойгир кардани нуқтаҳои шикастани изолятсияи заминии қубурро истифода мебарад, зарурати танзими сифр нест.Тир самти нуқтаи хаторо нишон медиҳад.
Басомадҳои муайянкунии сершумор: ошкоркунии фаъол ва ошкоркунии ғайрифаъол.
Намудҳои гуногуни баромади сигнали интиқолдиҳанда: баромади мустақими пайвастшавӣ, баромади пайвасти тазиқи, индуксияи радиатсионӣ.
Баромади қувваи баланди интиқолдиҳанда, баромади сершумор танзимшаванда, мутобиқати импеданси автоматӣ ва муҳофизат.
Гурӯҳи батареяи литий-ион иқтидори дарунсохташуда, он ба таври худкор паст шудани шиддат ё муддати тӯлонӣ кор намекунад,
Корти мустаҳкам, сабук ва сайёр.

Мушаххасоти

Интиқолдиҳанда
Усулҳои баромад: баромади мустақими пайвастшавӣ, индуксияи радиатсионӣ, баромади пайвасткунаки тазиқи (ихтиёрӣ), ҷойгиркунии хатогиҳои пурқувваткунандаи HV (ихтиёрӣ).
Басомади баромад: 640Гц (басомади омехта), 1280Гц (басомади омехта), 10кГц, 33кГц, 82кГц, 197кГц.
Қувваи баромад: Max.10W, 10 фишанги танзимшаванда, мутобиқати импеданси автоматӣ.
Шиддати баромади мустақим: ҳадди аксар 150Vpp.
Муҳофизати аз ҳад зиёд ва ноқилҳои кӯтоҳ.
Интерфейси одам-мошин: 320 x240 дисплейи матритсаи LCD.
Батареяи дарунсохт: 4 фасли 18650 батареяи литий ion, номиналии 7,4V, 6,8Ah.

Қабулкунанда
Ҳолати воридот: Кабули дарунсохташуда, CT-ҳои фасеҳ (ихтиёрӣ), Стетоскоп (ихтиёрӣ), Дастгоҳи муайянкунии хатогиҳо (ихтиёрӣ).
Басомади қабул:
Басомади ошкоркунии фаъол барои қубурҳо: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.
басомади барқ ​​басомади ошкор ғайрифаъол: 50Hz/60Hz ва 250Hz/300Hz (конфигуратсияи корбар).
Басомади ошкоркунии ғайрифаъоли РБ: басомади марказ мутаносибан 10кГц, 33кГц, 83кГц аст.
Ҳолати муайянкунии қубур: усули қуллаи васеъ, усули қуллаи танг, усули водии садо.
Ҳолати муайянкунии ноқил: CTs-и фасеҳи часпак (ихтиёрӣ) муайянкунии автоматӣ ва ченкунии ҷорӣ, мушаххаскунии стетоскоп (ихтиёрӣ).
Дисплейи 320*240 LCD, амплитудаи сигнал, самти чап / рост, нишондиҳандаи дуруст / бардурӯғ, каҷи таърихи қувваи сигнал, амиқ, ҷорӣ ва натиҷаро нишон медиҳад.
Батареяи дарунсохт, 2 қисмати 18650 батареяи литий-ион, иқтидори 7.4V, 3.4Ah.

Дигарон
Андоза: Интиқолдиҳанда 280*220*90мм.Қабулкунанда 680*270*120мм.
Вазн: Интиқолдиҳанда 2,2 кг.Қабулкунанда 3,5 кг.
Пуркунандаи барқ: вуруди AC100-240V, 50/60Гц, баромади DC 8.4V,2A/3A.
Ҳолати корӣ: Ҳарорат -10-40 ℃, намӣ 5-90% RH, баландии <4500м.

Конфигуратсияи таҷҳизот

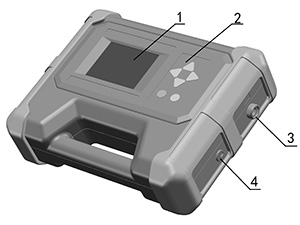

Интиқолдиҳанда

Интиқолдиҳанда Интиқолдиҳанда 2

Интиқолдиҳанда дар маҷмӯъ

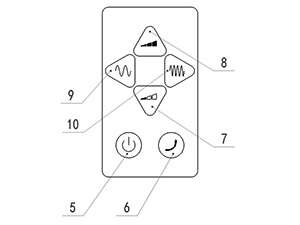

Клавиатураи интиқолдиҳанда

1. Намоиши LCD

2. Клавиатура

3. Розеткаи баромад

4. Розеткаи барқгиранда

5. Қувваи барқ ​​фурӯзон/хомӯш

6. Калиди баромади дубора

7/8.Калиди коҳиш/афзоиши қувваи баромад

8/9.Калиди коҳиш/афзоиши басомад

Қабулкунанда

Қабулкунанда 1

Қабулкунанда 2

Қабулкунанда дар маҷмӯъ

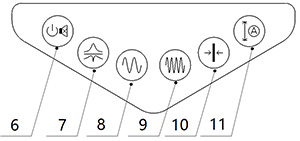

Клавиатураи қабулкунанда

1. Намоиши LCD

2. Клавиатура

3. Танзими фоидаingтугма

4. Розеткаи барқгиранда

5. Розеткаи вуруди лавозимот

6. Тугмаи Гузариш/Хомуш

7. Тугмаи режим

8. Калиди коҳиши басомад

9. Калиди афзоиши басомад

10. Калибрченкунӣ

11. Калиди ченкунӣ

Лавозимот

Лавозимотҳои стандартӣ

Не. Ном Расмҳо ва дастурҳо Миқдори
1 Сими пайвасти баромади интиқолдиҳанда Лавозимотҳои стандартӣ 1
2 Пармакунии замин Лавозимотҳои стандартӣ 1 2
3 Хатти васеъкунии замин 1
4 Пуркунандаи барқ Tстандартӣ, интиқолдиҳандавақабулкунанда бояд алоҳида пардохт карда шавад 2

Лавозимотҳои ихтиёрӣ (Ҳангоми фармоиш муайян кунед, пешфарзҳои номуайян интихоб нашудаанд)

Не. Ном Расмҳо ва дастурҳо Эзоҳ
1 Cпайваст кардани кабел барои қабулкунандалавозимот. Лавозимотҳои иловагӣ
6-аслӣ сими кабуд

2 Cпайваст кардани кабел бароилавозимоти интиқолдиҳанда. Лавозимотҳои иловагӣ
5-аслӣ сими сурх

3 КТ барои интиқолдиҳанда Лавозимотҳои иловагӣ

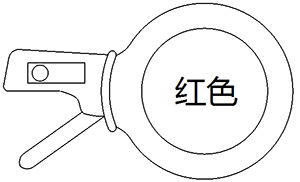

4 КТ чандир барои қабулкунанда Лавозимотҳои иловагӣ 3

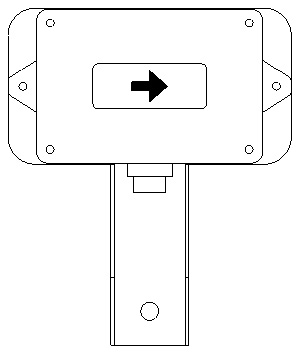

5 Ачаҳорчӯба Лавозимотҳои иловагӣ 2
6 Муайян кардани хатогиҳои HV Лавозимотҳои иловагӣ 5

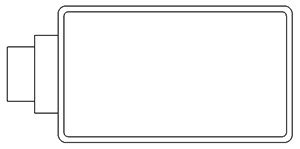

7 Стетоскопи миниатюрӣ Лавозимотҳои иловагӣ 7
8 Стетоскопи пояи дароз Лавозимотҳои иловагӣ 6
9 Асои муайянкунанда барои лстетоскопи поя Лавозимотҳои иловагӣ 9
